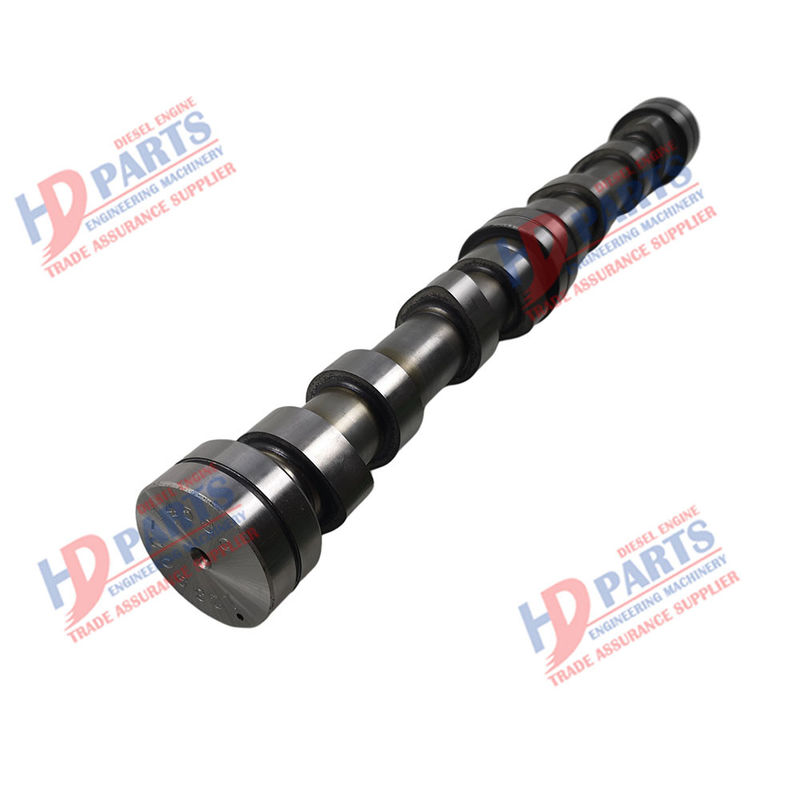

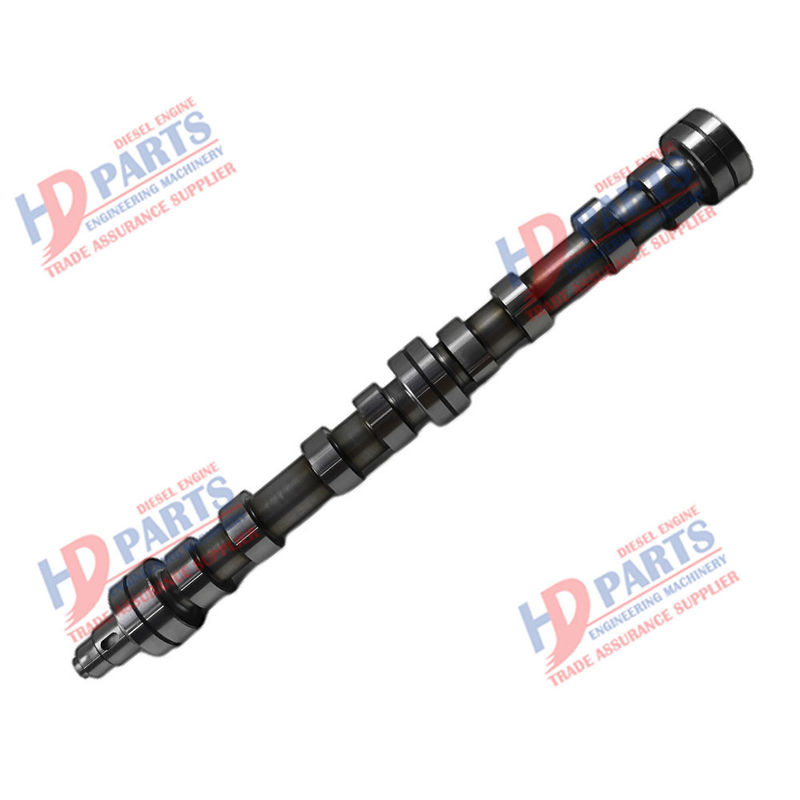

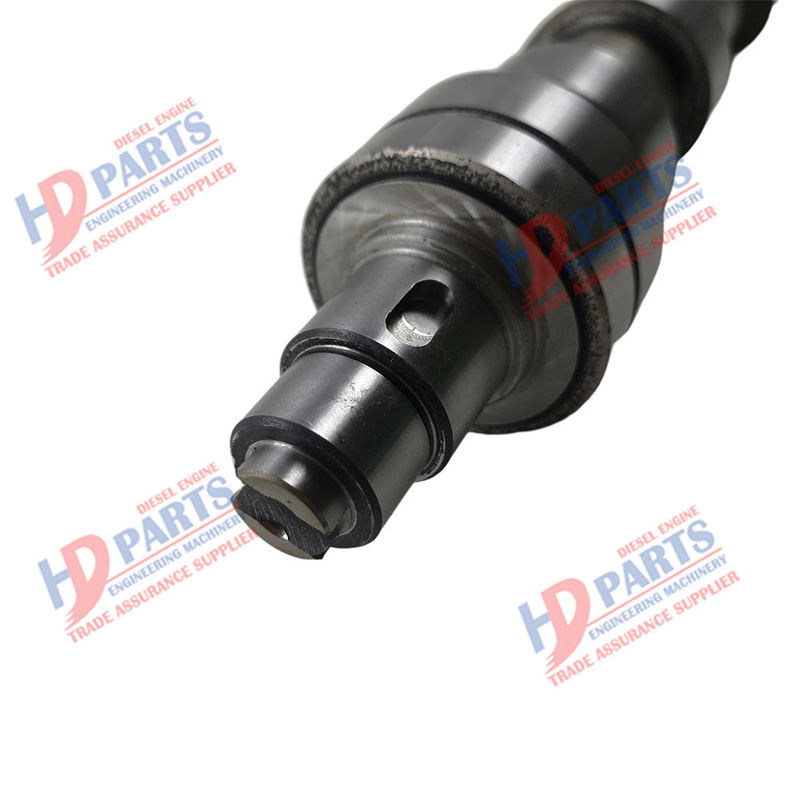

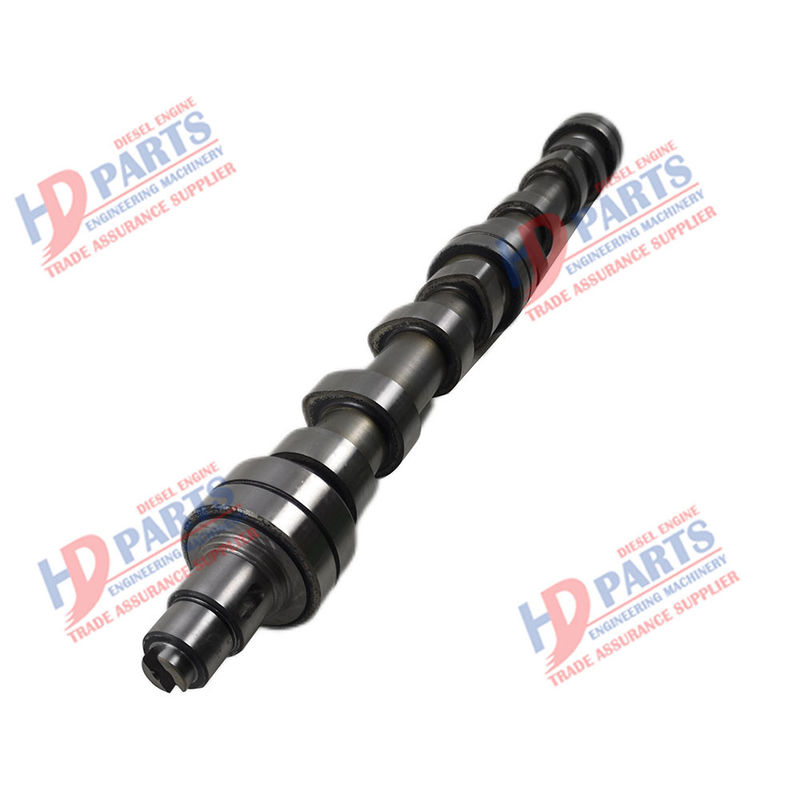

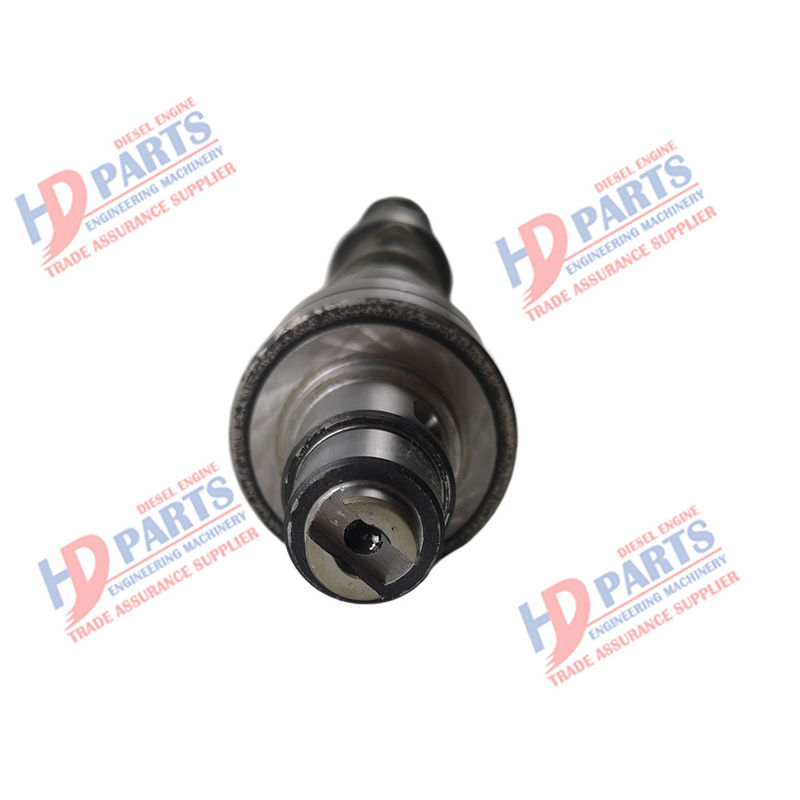

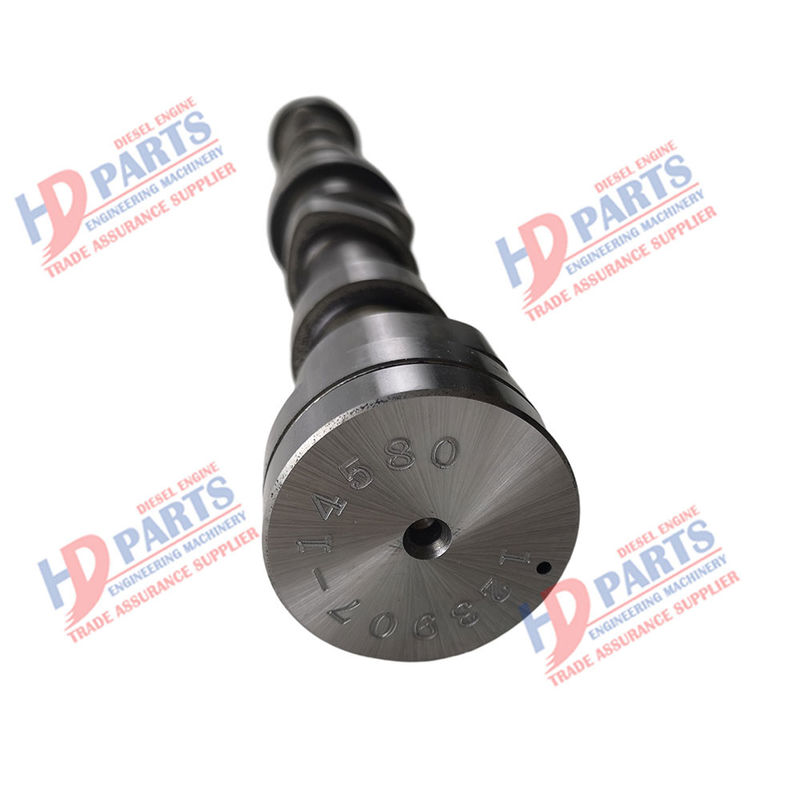

4TNV106 4TNE106 4D106 YANMAR ชิ้นส่วนเครื่องยนต์ดีเซล 123907-14580

สําหรับการหมุนหมุนแกนแบบ eccentric จะต้องใช้มาตรการหลัก ๆ ในการ clamping เพื่อให้แกนของส่วน eccentric ที่ต้องแปรรูปตรงกับแกนของ spindle ของ lathe [1]

1โดยทั่วไปสี่คัน chuck ใช้สําหรับ clamping ชิ้นงาน eccentric ด้วยปริมาณเล็กและความละเอียดต่ํา เมื่อหมุนชิ้นงาน eccentric บนสี่คัน chuckแรกวาดเส้นบนชิ้นงาน. มันคือการวาดวงกลม eccentric และให้แน่ใจว่าเส้นข้ามแนวราบและแนวตั้ง เพื่อกําหนดตําแหน่งของมันในสี่ jaw chuck ตามเส้นเหล่านี้

2เมื่อการแปรรูปชิ้นส่วน eccentric กับ eccentricity น้อย (e ≤ 5-6 มม) และความยาวสั้น แต่จํานวนมากของชิ้นส่วน eccentric, ชัคสามคานที่ตั้งใจตัวเองสามารถใช้สําหรับการแปรรูปเมื่อหัน, วงกลมภายนอกและความยาวจะหมุนแรก. จากนั้นมันถูก clamped บนสาม jaw chuck, และการติดตั้งบน jaw หนึ่งที่จะทําให้ชิ้นงาน eccentric สําหรับการหมุน.ความหนาของพัดสามารถคํานวณโดยสูตรต่อไปนี้. X=1.5e × (1-e/2d) (x=ความหนาของซับ; e=ความหันเหินของชิ้นงาน; d=กว้างของส่วนที่กั้นสามเล็บ) ระหว่างการหมุนจริงเนื่องจากความเบี่ยงเบนระหว่างตําแหน่งสัมผัสของเล็บยาวและชิ้นงาน, จํานวนคงที่การแก้ไขจะเพิ่มขึ้นเพื่อการปรับปรุงความปรับปรุงหลังการ clamping ของการปักดิน X จริง = x + 1.5 △ e (x จริง = ความหนาของการปักจริง; x = ความหนาคํานวณ;△ e = ความผิดพลาดการเฉพาะตัวที่วัดหลังจากการทดสอบ)

3. การหมุนชิ้นงาน eccentric บน chuck สองวิธีการนี้คือการ clamping สามคัน self-centering chuck บนสี่คัน single acting chuck สําหรับการจัดสรรและจากนั้นย้ายระยะทาง eccentric สําหรับ clamping. ในอนาคต, คุณสามารถหมุนชิ้นงาน eccentric โดย clamping ชิ้นงานบนสามคอ selfcentering ชัค. ในวิธีนี้, มันไม่จําเป็นที่จะปรับชิ้นงานเมื่อเคลื่อนที่ตําแหน่งของสาม jaw chuck, เริ่มต้น clamp แกนแสงในสามคัน self-centering ชัค, ใช้ตัวชี้วัดดวงจรเพื่อกําหนด eccentricity,และในที่สุดกําหนดตําแหน่งของสาม jaw chuck ในสี่ jaw chuck.

4. เมื่อหมุนชิ้นงานที่แปลกแยกระหว่างสองนิ้วมือ, ชิ้นงานที่แปลกแยกที่มีความยาวยาวสามารถ clamped ระหว่างสองนิ้วมือสําหรับการหมุนและชิ้นงานสามารถขับเคลื่อนเพื่อหมุนโดยกรงหัวใจไก่.ศูนย์กลางของปลายทั้งสองของชิ้นงาน eccentric การประมวลผลระหว่างสอง thimbles และหลุมกลาง eccentric โดยทั่วไปถูกประมวลผลบนเครื่องเจาะเพราะมันยากที่จะประกันศูนย์กลางของปลายทั้งสองบนเครื่อง, และทิศทางของหลุมศูนย์กลางที่แปลกคือคงที่และขนาน

5. ชั๊กขี้ขลาด ชั๊กขี้ขลาด การปรับระยะทางขี้ขลาดสะดวกสบาย ความหลากหลาย ความแม่นยําสูงเป็นเครื่องมือขี้ขลาดที่เหมาะสมกว่า

6. ในเครื่องประกอบพิเศษ, ชิ้นงานที่ eccentric สามารถหมุนบนเครื่องประกอบพิเศษเมื่อความยาวการแปรรูปที่สั้น, ความแม่นยําสูงและจํานวนของชิ้นงาน eccentric เป็นใหญ่มาก

7ในการประมวลผลของชิ้นงานที่แปลกประหลาดที่มีความแปลกประหลาดและความต้องการความละเอียดต่ําอีกวิธีการ clamping ได้สรุปไว้คือ 3 ช่องเจาะ jaw บวกกับ clamping gasketนั่นคือ, เมื่อ 3 ช่องคานตัวเองศูนย์กลางช่องคานบน, เริ่มต้นติดตั้งช่องคานแรก, จากนั้นค่อยๆย้าย collet, เพื่อว่าสกรูปลายของ collet หมุนเกี่ยวกับหนึ่งหรือสองหมุน,แล้วติดตั้งคันที่สองและที่สาม, ดังนั้นช่องคอสามของ collet จะสร้าง eccentricity โดยธรรมชาติ. เนื่องจาก eccentricity ไม่สามารถปรับได้, shims ควรเพิ่มเพื่อปรับมัน. ข้อดีของวิธีนี้คือง่าย,สะดวกและรวดเร็วแต่ข้อเสียคือ ความแม่นยําในการตั้งตําแหน่งไม่สูง
